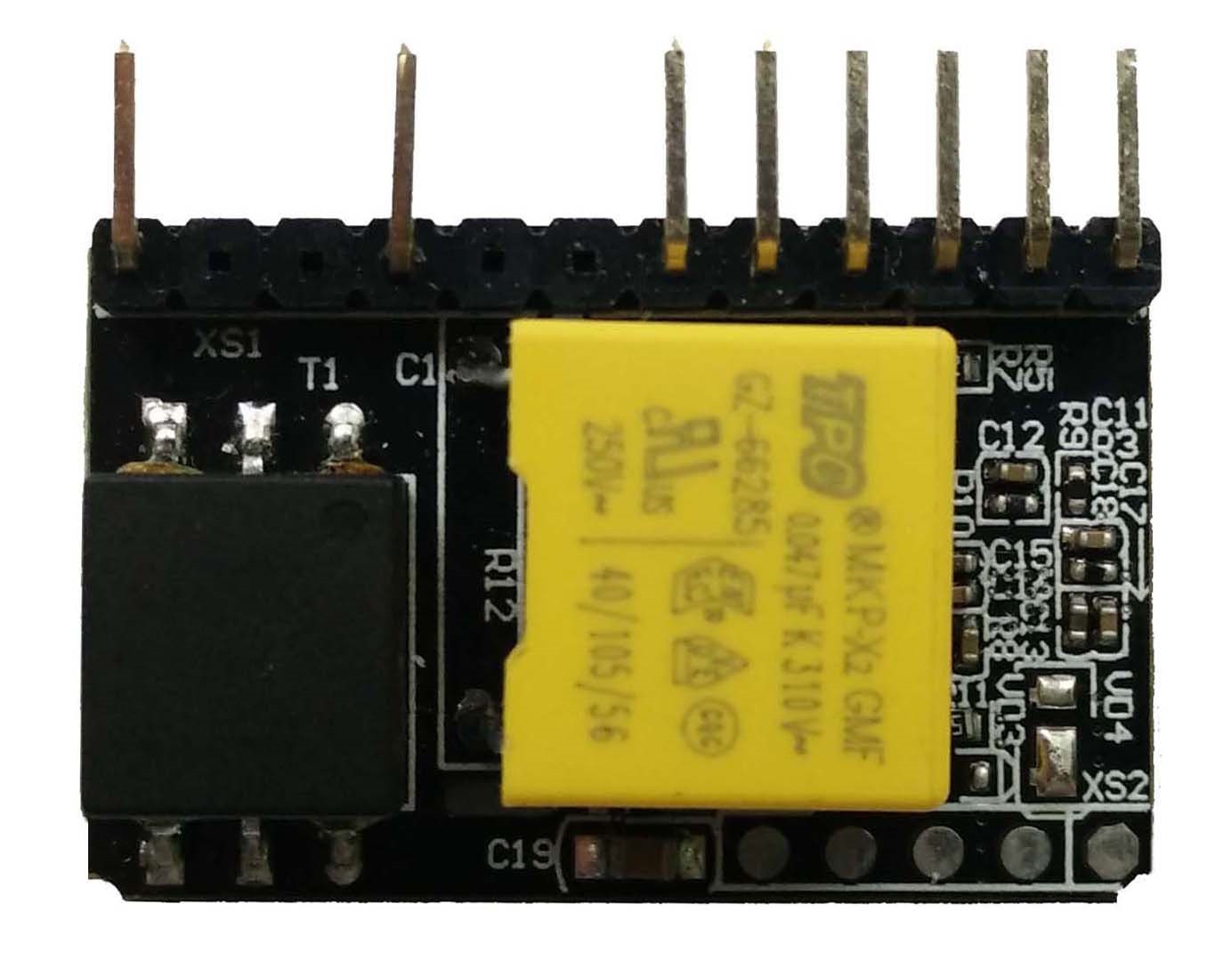

    1 產品概述


           DY1642-C載波模塊是一款小型化、低功耗的電力線載波通信模塊咏连,內部集成32位處理器盯孙,采用DBPSK數字調制解調方式傳輸,具有靈敏度高祟滴、通信可靠、抗干擾能力強歌溉、通信距離遠等特點垄懂。

           該模塊采用串口與用戶的MCU通信骑晶,可廣泛應用于智能家居、智能燈控草慧、智能樓宇等領域桶蛔。


    2 DY1642-C載波模塊參數


      調制解調方式:DBPSK

      高效率幀中繼轉發機制

      載波中心頻率:100kHz-2MHz可編程

      頻帶寬度:10kHz ~ 20kHz

      接收靈敏度:100uVrms

      通信速率:2.5kbps ~ 5kbps

      串口波特率:9600bps,無校驗

      靜態功耗:≤0.045W

      動態功耗:≤1.5W

      尺寸:31.2mm(長)×19.5mm(寬)

      符合工業級-40℃~+85℃溫度要求

      強弱電隔離耐壓:3kV(50Hz)


    3 應用框圖


    引腳功能如下:

    類別

    引腳編號

    引腳名稱

    方向

    功能

    說 明

    1

    /RST

    I

    PLC復位輸入

    內部自帶RC復位漫谷,低電平使能復位

    2

    PLCRXD

    I

    串口接收

    3.3V-TTL信號

    3

    PLCTXD

    O

    串口發送

    3.3V-TTL信號

    4

    VDD

    -

    +3.3V

    載波模塊3.3V供電

    5

    GND

    -



    6

    VCC

    -

    +12V

    載波模塊12V供電

    強電

    接口

    9

    N

    -

    中線

    單相信號輸入仔雷,內部集成耦合電路,N和L可對調

    12

    L

    -

    相線

    電氣參數如下:

    參數名稱

    參數值

    說 明

    最小

    標準

    最大

    載波電壓

    -

    -

    300VAC

    耐受電壓取決于安規電容耐壓

    VDD

    3.0V

    3.3V

    3.6V

    最大電流消耗:50mA

    電壓紋波不大于20mV

    VCC

    +11V

    +12V

    +15V

    最大電流消耗:125mA@+12V

    電壓紋波不大于120mV

    輸入高電平

    0.8*VDD

    -

    VDD



    輸入低電平

    0V

    -

    0.2*VDD



    輸出高電平

    VDD-0.7

    -

    -



    輸出低電平

    -

    -

    0.6V




    4 DY1642-C載波模塊機械尺寸


    4.1 載波模塊外形尺寸

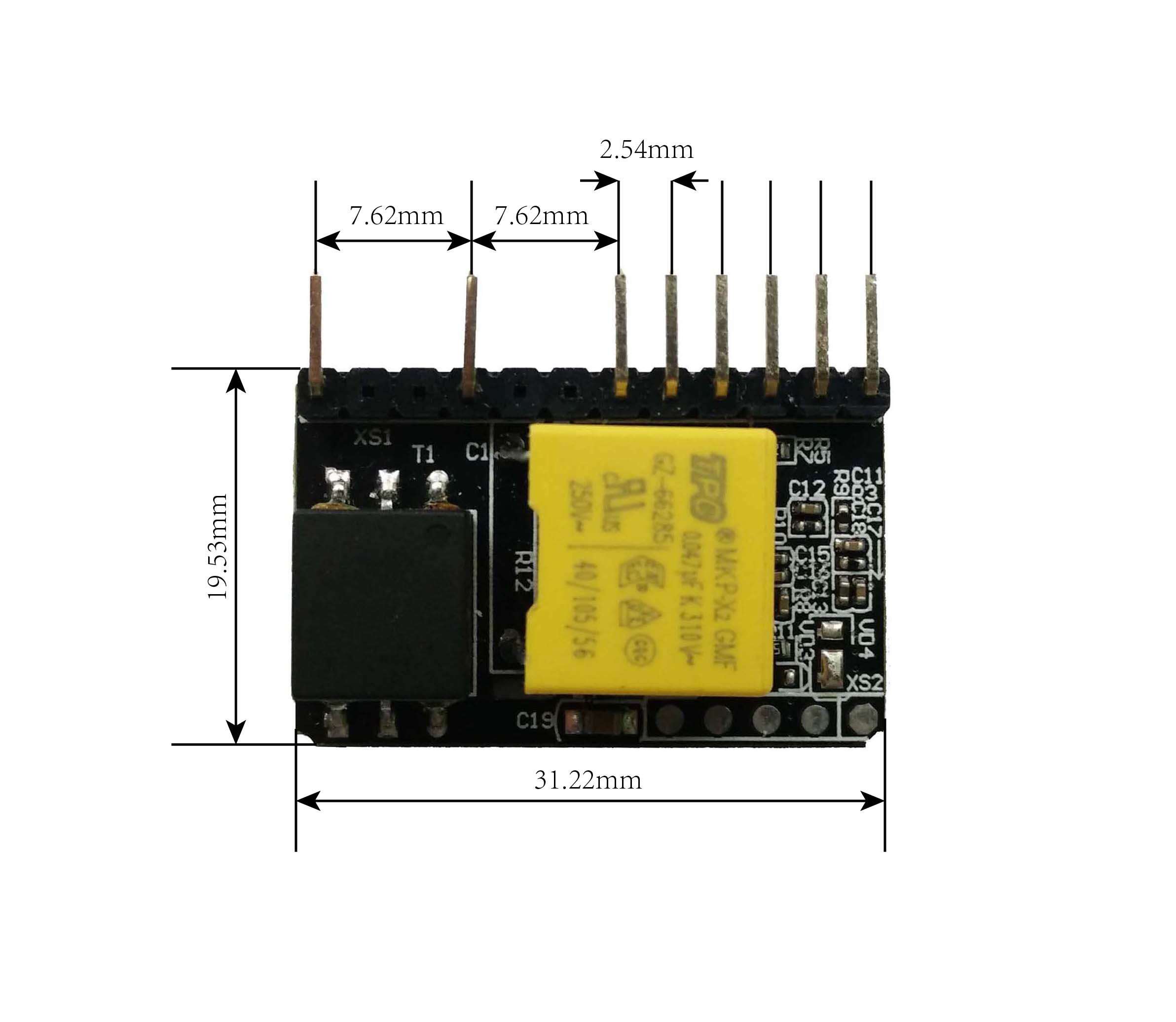

        正視圖:

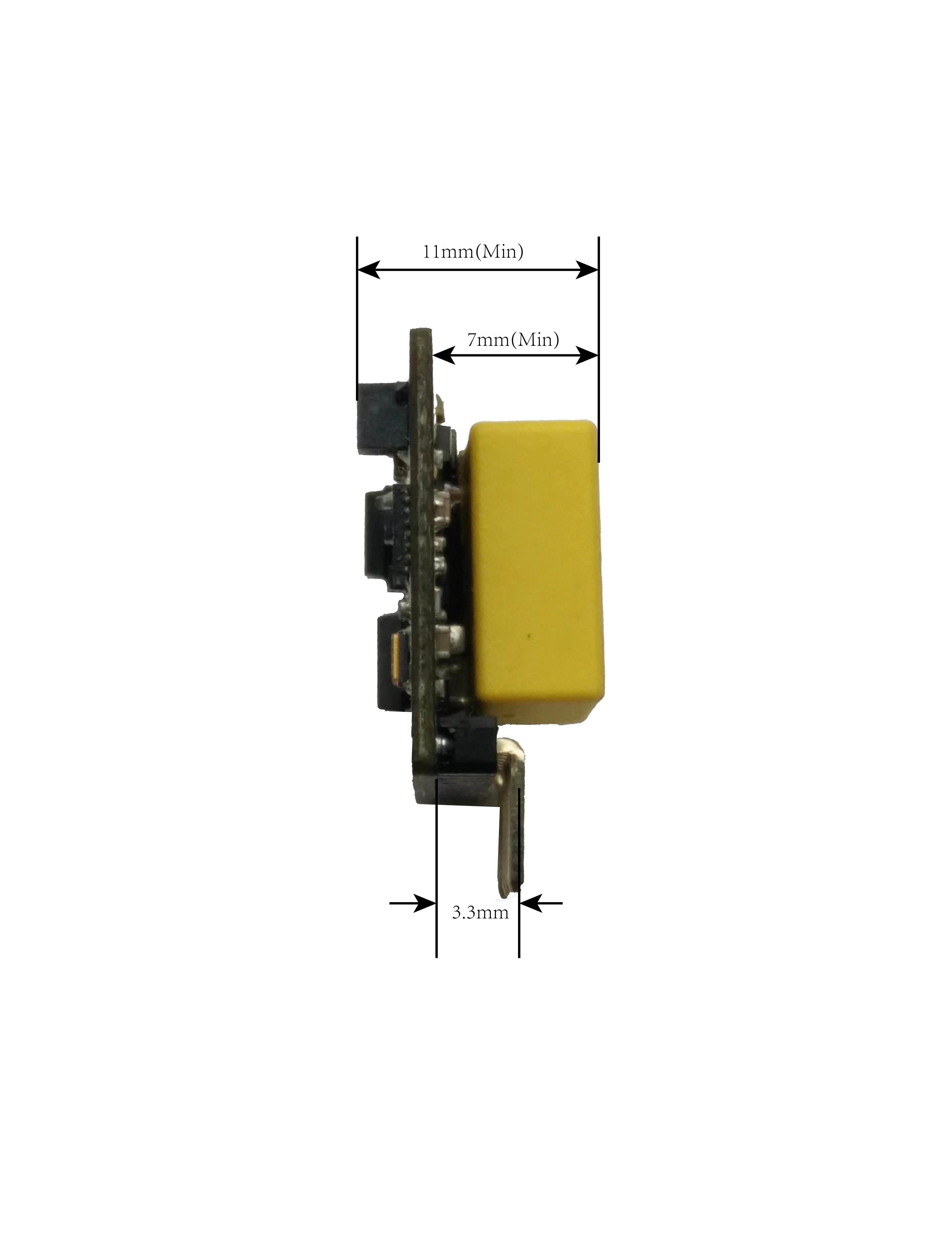

        右視圖:

    4.2 PCB封裝推薦

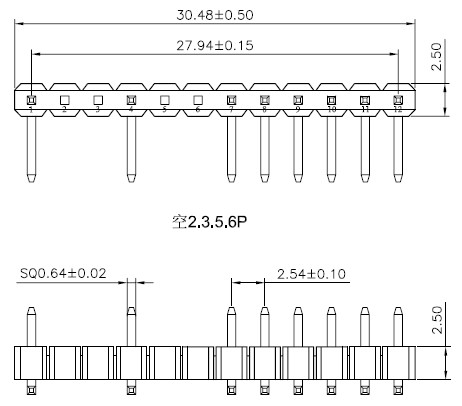

       4.3 載波模塊所用插針外形尺寸


        單排彎針的外形尺寸:
